Быстроразъёмные соединения БРС типа ISO А, Flat Face (FIRG) и HPA (БРСН, БРСД), Kamlock

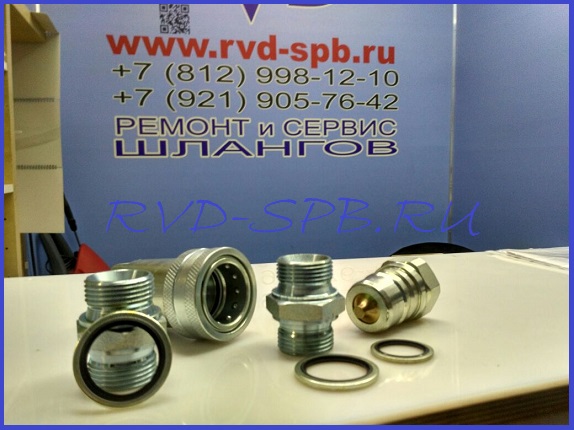

ниппель ISO.A
розетка ISO.A

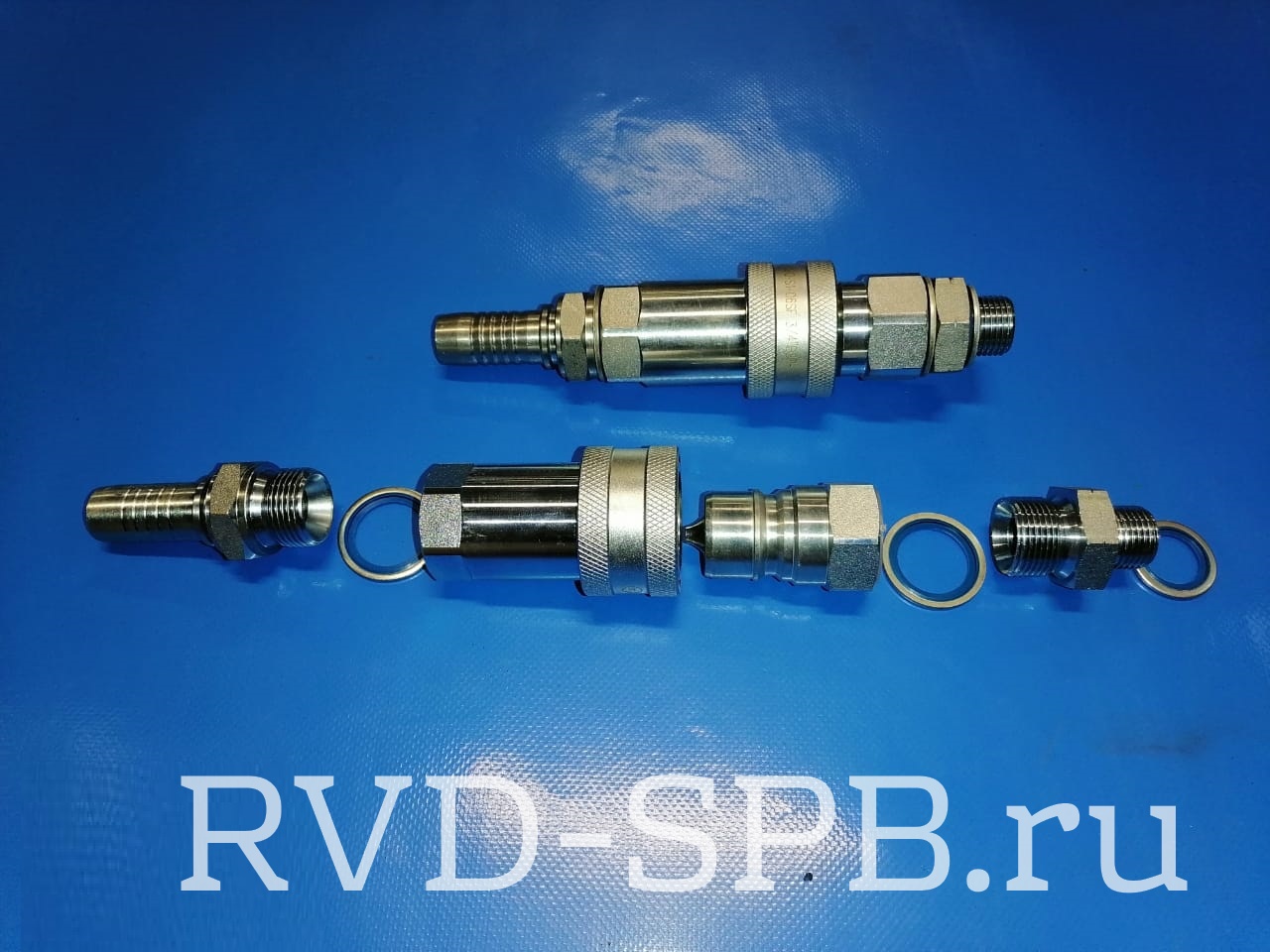

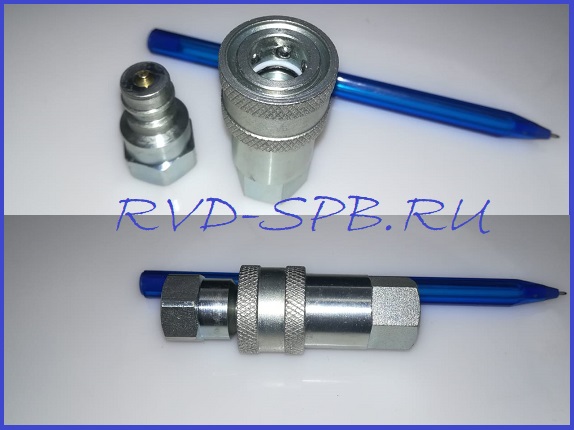

БРС ISO.A
| Условный проход (внутренний диаметр шланга и брс), мм | Присоединительная (внутренняя) резьба у брс, дюйм | Рабочее давление , бар∗ | Разрывное давление, бар |
| 6 | 1/4 | 350 | 1400 |
| 10 | 3/8 | 300 | 1200 |
| 12 | 1/2 | 250 | 1000 |
| 19 | 3/4 | 250 | 1000 |
| 25 | 1 | 230 | 920 |
| 32 | 1 1/4 | 230 | 920 |
| 38 | 1 1/2 | 190 | 760 |
| 51 | 2 | 130 | 520 |
∗ 1 бар ≈ 1 атм ≈ 1 ат ≈ 1 кгс/см² ≈ 14,5 psi=0,1 Мпа

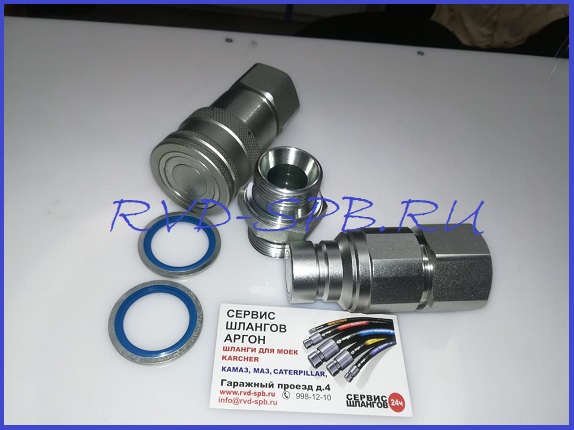

БРС типа FIRG имеет зарекомендовавшую во всем мире конструкцию с клапанами дисковой формы. В закрытом состоянии БРС серии FIRG имеют ровные торцы без выступающих частей и полостей в корпусе. Область применения БРС конструкции FIRG - энергонасыщенные гидравлические системы с большими потоками рабочей жидкости. Например БРС FIRG применяются при подключении гидромолота к гидросистемам экскаваторов и тракторов.
Стоит отметить важную особенность конструкции замка БРС со специальной блокировкой полумуфт в замкнутом состоянии, исключающую самопроизвольное размыкание БРС даже при попытке открытия.
Разомкнутые полумуфты удобно очищать от загрязнений - нет выступов и полостей, что обуславливает широкое применение БРС FIRG в строительной технике. Конструкция клапанной системы БРС FIRG обеспечивает минимальные потери рабочий среды в циклах замыкания-размыкания

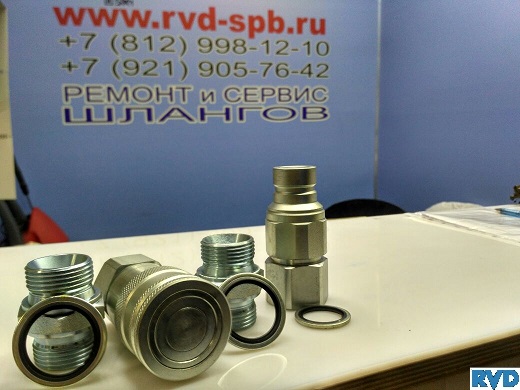

ниппель FIRG
розетка FIRG

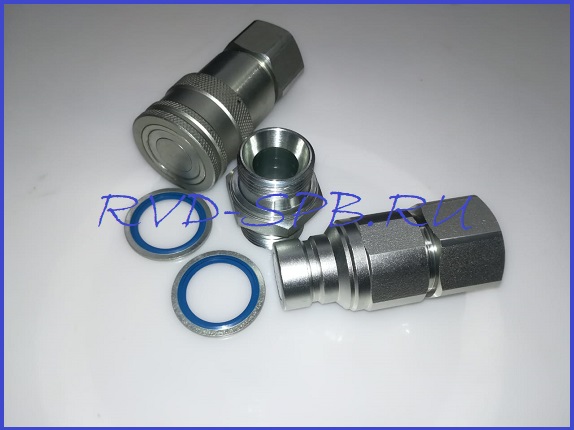

БРС FIRG
| Условный проход (внутренний диаметр шланга и брс), мм | Присоединительная (внутренняя) резьба у брс, дюйм | Рабочее давление , бар∗ | Разрывное давление, бар |
| 6 | 1/4 | 400 | 1600 |
| 10 | 3/8 | 350 | 1400 |
| 12 | 1/2 | 350 | 1400 |
| 19 | 3/4 | 300 | 1200 |
| 25 | 1 | 300 | 1200 |
| 32 | 1 1/4 | 250 | 1000 |
| 38 | 1 1/2 | 250 | 1000 |
| 51 | 2 | 180 | 720 |
∗ 1 бар ≈ 1 атм ≈ 1 ат ≈ 1 кгс/см² ≈ 14,5 psi=0,1 Мпа

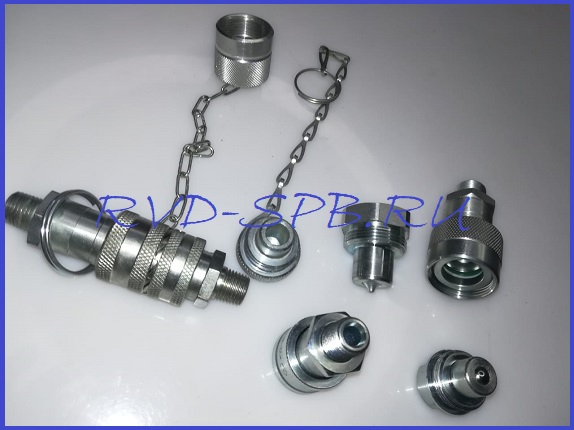

БРС HPA (БРСН, БРСД) - эти быстроразъемные соединения широко используются в системах мобильного гидравлического инструмента( съемники гидравлические, домкраты гидравлические, спасательное оборудование,рукава высокого давления РВД и т.д.).
Предназначены для быстрого соединения гидравлических устройств с источником давления. Состоят из двух полумуфт, снабженных обратным клапаном, замком и защитным колпачком, исключающим загрязнение внутренних полостей.
Полумуфта БРСД (розетка) присоединяется к корпусу рабочего инструмента, например домкрата, а БРСН (ниппель) - через рукав высокого давления РВД к насосу.
Конструкция полумуфт БРС обеспечивает работоспособность при высоких давлениях, допускает импульсные гидравлические нагрузки и гидравлические удары.
Рабочее давление БРС - 700 бар.
БРСН-ниппель
БРСД-розетка
| Полумуфта | Условный проход (внутренний диаметр шланга и брс), мм | Присоединительная резьба у брс, коническая дюймовая(K) | Рабочее давление , бар∗ | Разрывное давление, бар | |
| внутренняя | наружная | ||||
| БРСН001 | 6 | 1/4 | 700 | 2100 | |
| БРСД001 | 6 | 1/4 | 700 | 2100 | |
| БРСН002 | 10 | 3/8 | 700 | 2100 | |
| БРСД002 | 10 | 3/8 | 700 | 2100 | |
∗ 1 бар ≈ 1 атм ≈ 1 ат ≈ 1 кгс/см² ≈ 14,5 psi=0,1 Мпа
Брс данного типа часто используются со шлангами РВД2000, РВД3000, РВД4000 и т.д.
БРС - быстроразъемные соединения или как их иногда называют разрывные муфты (ниппель и розетка), предназначены для быстрой коммутации подвесного оборудования на технике специального назначения. БРС быстроразъемные соединения используются на дорожно-строительной, сельскохозяйственной, лесной технике, в судостроении, пищевой промышленности, при добыче нефти и газа, а также в любых других гидравлических системах, где требуется оперативная смена подвесного оборудования. Вы можете встретить быстроразъемные соединения для шлангов на сельскохозяйственном комбайне или на снегоуборочной технике, на экскаваторах или на тракторе и т.д.
Как правило, в гидравлике, используют три основных типа БРС. Это ISO А , Flat Face (FIRG) и HPA (БРСН,БРСД).

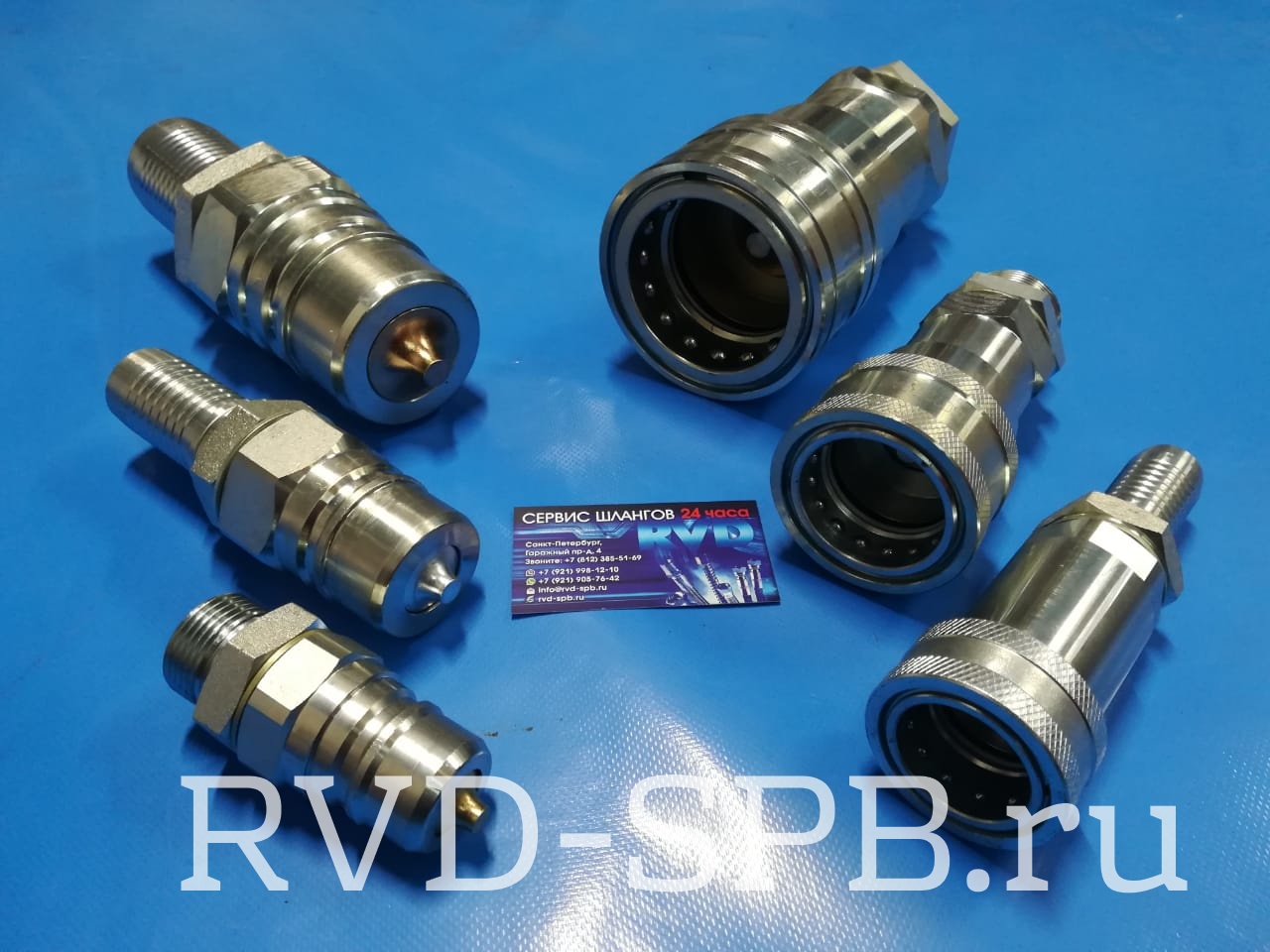

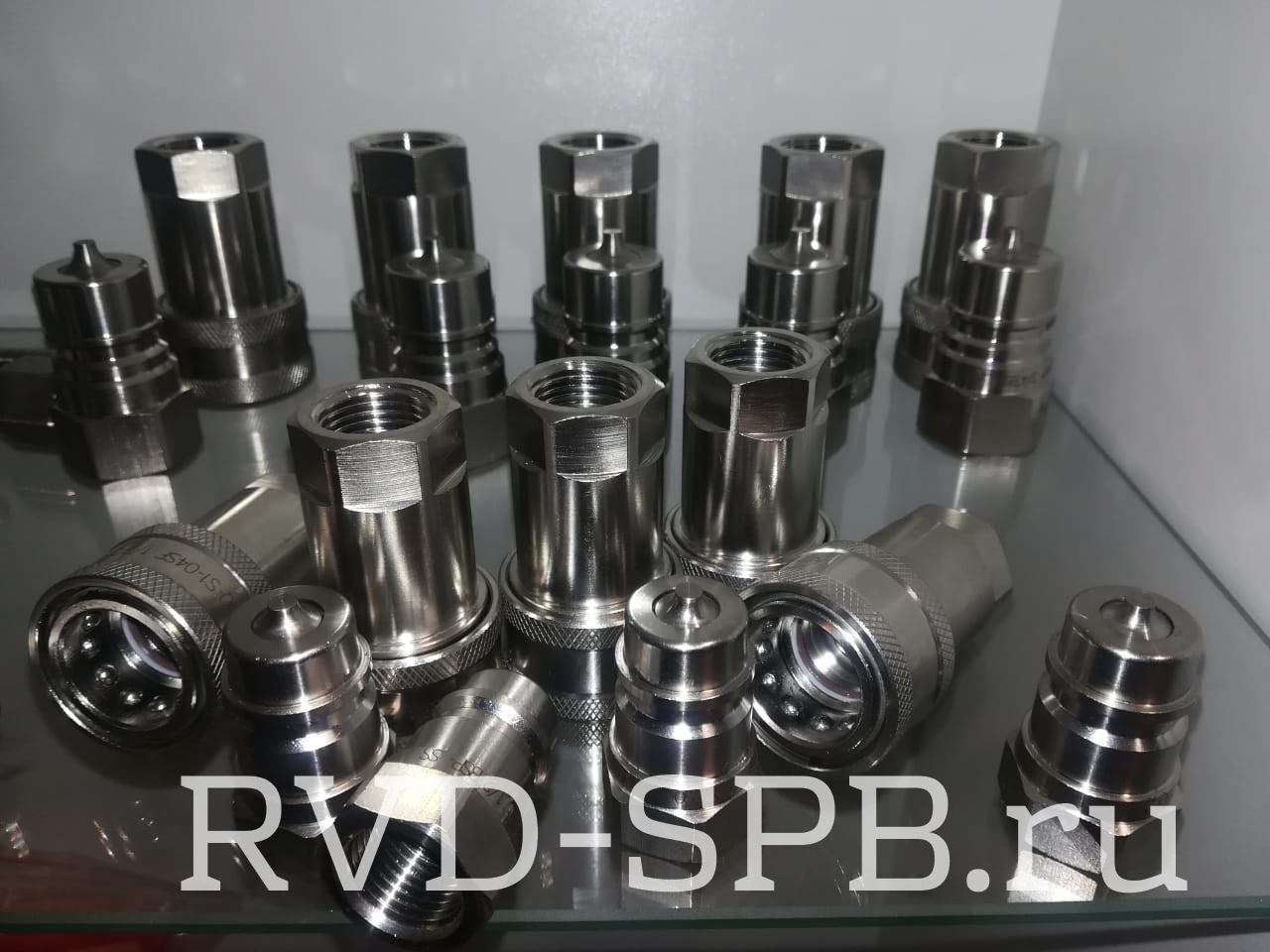

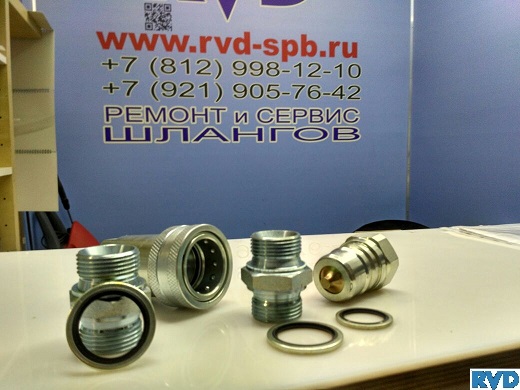

Быстроразъемные соединения ISO A - это классические БРС с клапанами конической формы (встречаются и сферические клапана).
БРС ISO.A одна из первых конструкций гидравлических разъемов, широко применяемая в системах с невысокими нагрузками. БРСISO A устанавливается на сельхозтехнику, прицепные устройства, коммунальные машины и в другой аналогичной технике. Форма клапана снижает сопротивление потоку рабочей жидкости. Соединение полумуфт обеспечивается шариковым затвором.
Конструкция затвора допускает взаимное вращение полумуфт БРС в замкнутом состоянии при наличии давления, предохраняя гидравлические рукава РВД от перекручивания. Преимуществом БРС ISO A является невысокая цена, а основной недостаток - наличие открытой полости в полумуфте-розетке, что требует применения пластиковых заглушек
